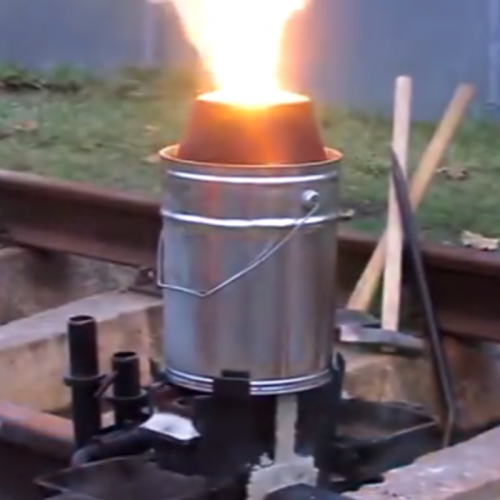

Высокоэффективная система термитной сварки – бесшовное решение для сварки рельсов в условиях тяжелых нагрузок.
- модель
- RailTherm® ProSeries RT-8000
свойство
- Температура реакции
- ≥2500°C
- Время охлаждения сварного шва
- ~5–8 минут (зависит от окружающей среды)
- Полный цикл сварки
- ≤25 минут (включая предварительный нагрев, заливку, заполнение формы).
- Прочность сварного шва
- ≥95% от прочности на растяжение базовой направляющей
оценивать
Описание продуктов
Обзор
Система термитной сварки
Эта комплексная система термитной сварки разработана для бесшовного соединения рельсов на железных дорогах, в портах, металлургических заводах, электростанциях и в условиях тяжелой промышленности. Она предлагает интегрированное решение, включающее высококачественный термитный флюс, одноразовые тигли, прецизионные песчаные формы и полный набор сварочных инструментов — от предварительных нагревателей до устройств для удаления окалины и шлифовальных машин. Полностью соответствуя таким стандартам, как TB/T1632.3-2014, система поддерживает все основные профили рельсов, включая рельсы с канавками (59R2/60R2), крановые рельсы серии QU и международные стандарты (UIC, BS, CR, серии A/S). Она также обеспечивает надежную сварку катодных стальных стержней на алюминиевых заводах. Разработанная для надежной работы в суровых условиях, включая сильные магнитные поля, пыль и экстремальные температуры, система используется в линиях метро, высокоскоростных железных дорогах, портовых кранах и инфраструктурных проектах «Один пояс, один путь» по всему миру.
Компоненты системы
⚪ Основные расходные материалы
● Термитный сварочный флюс : подбирается индивидуально для каждого профиля рельса (например, 60DE, QU100, 59R2); формула высокой чистоты обеспечивает плотную, бездефектную микроструктуру сварного шва.
● Одноразовый тигель : изготовлен из огнеупорной керамики; запатентованная конструкция; одноразовое использование для предотвращения загрязнения.
● Высокоточная песчаная форма : Изготовлена с высокой точностью в соответствии с профилем флюса и направляющей для оптимальной геометрии сварного шва и качества поверхности.
● Герметизирующий песок : Используется для герметизации стыков между секциями песчаной формы, предотвращая утечку расплавленной стали во время заливки.
⚪ Сварочные инструменты
● Предварительный нагреватель : система пламенного нагрева пропаном/кислородом для равномерного предварительного нагрева концов рельсов перед сваркой.
● Насадка горелки : Сменная насадка для различных профилей направляющих и оптимизации зоны распространения пламени.
● Расходомер кислорода : точно регулирует поток кислорода для поддержания температуры предварительного нагрева в пределах 350–500 °C.
● Регулятор давления пропана : стабилизирует выходное давление пропана для безопасного и эффективного предварительного нагрева.
● Пороховой воспламенитель (высокотемпературный воспламенитель) : быстровоспламеняющийся стержень для надежного воспламенения термитного флюса; простой и высокоэффективный.
● Кронштейн для поддержки тигля : Кронштейн из высокотемпературной стали для стабильной поддержки тигля и контролируемого разлива.
● Крышка для тигля : уменьшает потери тепла, минимизирует разбрызгивание и повышает стабильность реакции.
● Уловитель шлака : Собирает шлак после реакции, обеспечивая чистоту и безопасность рабочей зоны.
⚪ Вспомогательные светильники
● Приспособление для выравнивания рельсов : обеспечивает точное выравнивание концов рельсов с допуском по высоте и соосности ≤0,5 мм.
● Дугообразный зажим : идеально подходит для направляющих с пазами или для работы в ограниченном пространстве.
● Прокладочные блоки : Используются с направляющими шаблонами для точной регулировки высоты и плавности хода рельсов.
● Линейка для проверки прямолинейности рельсов : доступна в длинах 1 м/2 м; используется для проверки прямолинейности рельсов до и после сварки.
● Сварочные приспособления : Фиксируют песчаную форму относительно направляющей, предотвращая ее смещение во время заливки металла.
Основные характеристики
✅ Совместимость со всеми типами рельсов: 50 кг/м, 60 кг/м, рифленые рельсы 59R2/60R2, крановые рельсы QU70–QU150
✅ Поддерживает мировые железнодорожные стандарты: немецкая A/S, японская/корейская CR, британская BS, серия UIC.
✅ Фирменная формула флюса: высокая чистота, низкое содержание примесей, плотная и бездефектная микроструктура сварного шва
✅ Полный набор инструментов в комплекте: предварительный нагреватель, песчаная форма, тигель, приспособление для выравнивания, резак для заусенцев, шлифовальная машина.
✅ Надежно работает в экстремальных условиях — идеально подходит для алюминиевых заводов с сильными магнитными полями.
✅ Подкреплено национальными патентами на изобретения и полезные модели; сертифицировано по стандарту ISO9001 по системе управления качеством.
🌍 Сценарии применения
⚪ Бесшовные пути для высокоскоростных железных дорог и метро
⚪ Рельсы для портовых кранов
⚪ Катодная сварка стальных прутков на алюминиевых заводах
⚪ Промышленные железные дороги большой грузоподъемности
⚪ Международные инфраструктурные проекты в рамках инициативы «Один пояс, один путь»
